マイクロチャネルプレートの集束電極を利用した垂直配向カーボンナノチューブビーム軌道の最適化
引用
BC Adhikari、B. Ketan、R. Patil、EH Choi、および KC Park、「マイクロチャネルプレート内の集束電極の助けを借りた垂直に整列したカーボンナノチューブビーム軌道の最適化」、 Sci. Rep. 、vol. 13、no. 1、p. 15140、2023 年 9 月。
キーワード
- カーボンナノチューブ（CNT）
- 電界放出
- 電子ビーム
- 集束電極
- マイクロチャネルプレート（MCP）
- 高密度の明るい点
- アプリケーション
- シミュレーション
簡単な
この記事では、多重電子ビーム顕微鏡やナノフォーカスX線技術などの用途に役立つ高密度の明るいスポットを生成するように最適化されたカーボンナノチューブベースの冷陰極電子ビームの製造方法について説明します。
まとめ

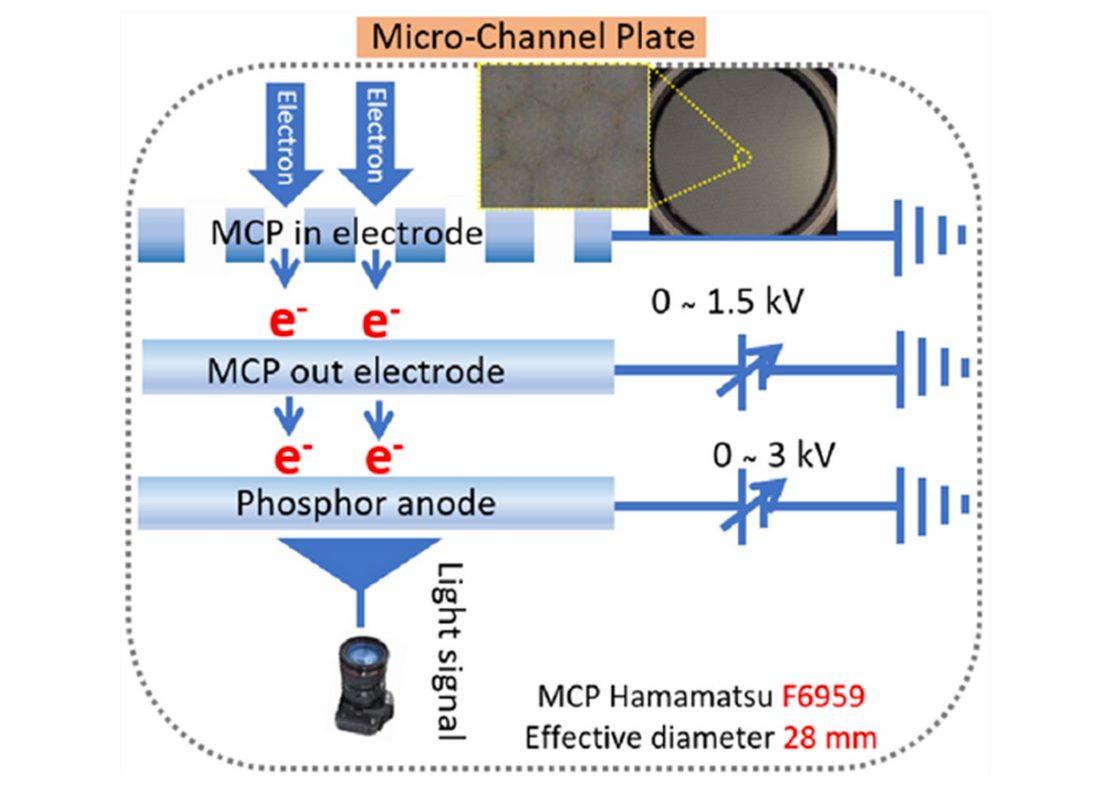

この記事では、マイクロチャネルプレート (MCP) 内の集束電極を使用して、電界放出特性を強化するために垂直に整列したカーボンナノチューブ (CNT) ビームの軌道を最適化する研究を紹介します。
主な調査結果は次のとおりです。
- 研究では、集束電極を使用することで電子ビームの軌道を縮小でき、電流損失なしにMCPの輝度と電流密度を高めることができることが判明しました。
- 最適な構成は、ゲート メッシュ電極から 1 mm 離れた位置に穴サイズ 2 mm の集束電極を配置し、バイアス電圧を -200 V に低く設定したものです。これにより、半値全幅 (FWHM) が 0.9 mm、開口角が 0.9° の高密度の明るいスポットが得られました。
- このセットアップは、以前の構成に比べて安価で製造も簡単でした。
- この研究では、その結果を既存の研究と比較し、達成された電子ビームのスポットサイズがより小さく、より明るくなったことを示しています。
- 著者らは、この最適化された CNT 電子ビーム源を高解像度のマルチ電子ビーム顕微鏡やナノフォーカス X 線システムに応用できる可能性を示唆しています。
