光ファイバー テーパーは、光学画像を異なるサイズで一端からもう一端に転送できるデバイスです。テーパー形状に配置された光ファイバーの束で構成されており、束の直径はデバイスの長さに沿って変化します。テーパー比は入力直径と出力直径の比であり、画像の拡大または縮小を決定します。
光ファイバーテーパーは、異なるサイズのセンサーに画像を適合させたり、光エネルギーを集中させたり、光学システムのサイズを縮小したりするなど、さまざまな用途に使用できます。
- 1.5倍~6倍の画像拡大(または集中)
- コンパクトな構造(レンズシステムよりもかさばらない)
- 球面収差、コマ収差なし
- 簡単な構成(センサーに直接接続)
仕様説明
-
(大端) 繊維径
テーパーの大きい端の繊維サイズ
- 標準値: 6.0um / 10.0um
- 最小値: 4.0um
- 最大値: 15.0um
*注意: ファイバーの直径は大端と小端で異なります。
-
(スモールエンド) 繊維径
テーパーの小さい方の端の繊維のサイズ。
*注: これは倍率と大端ファイバー径に関連する依存値です。
- 標準値: 3.0-5.0um
- 最小値: 1.8-2um
- 最大値: NA
-
拡大率
光ファイバー テーパーの主要パラメータ。コンポーネントの拡大率を定義します。
- 標準値: 1.5倍~3倍
- 高値: 3.1倍 - 6.0倍
*注記:
- 倍率が高くなると、光の透過率がさらに低下する可能性があります。
- 3 倍の倍率の FOT では、通常、カスタマイズが必要です。
-
表面サイズ
製作可能な大きな端面サイズ。
- 標準値:直径15~直径50mm
- 最小値: 7.5mm
- 最大値: 100mm
-
形
光ファイバーテーパーの大端と小端の幾何学的形状。
代表的な形状:
- ラウンドからラウンドへ
- スクエア・トゥ・スクエア
入手可能: スクエア、ラウンド、ステップ、コンケイブ
-
開口数 (NA)
ファイバーの開口数 (NA) は、ファイバーに入射した光がファイバーに沿って伝送される角度の範囲の尺度です。
- 理論値: 1
- 実用値: 0.65 - 0.85
*注:ここでの開口数は小さい方の端の NA を指します。
-
解決
ここでの解像度は lp/mm で表されます。
標準値:
- 50lp/mm(10um)
- 102lp/mm(6um)
- 166lp/mm(3um)
- 230lp/mm(2um)
*注: USAF1951 を使用したテストでは、すべての結果は理論的なテスト条件下で得られます。
「lp/mm」はオブジェクト空間内の黒と白の正方形のペアであり、システムで区別できる最小の要素です。
-
材料特性
- 熱膨張係数
(20〜300°)
= (60-90) × 10**(-7) / °C - 真空密閉性
< 10 - 12Pa · m3/s - 透過(平行光)
約75~85% - 波長範囲
400nm~1400nm - 間質繊維(EMA)
はい - X線吸収
はい
*注:EMA は光ファイバー テーパー内の迷光を吸収するために使用されます。
- 熱膨張係数
-
品質要因
以下は光ファイバーテーパーの一般的な品質指標であり、最終製品は設定に応じて異なる場合があります。
- 表面品質: 40-20
- 表面精度: 2λ (PV)
- 最大せん断歪み: <40um
- 最大粗度分布: <65um
- 最大画像シフト: <180um
- 最大バレル分布: <3%
- 最大傷: < 90um
- 有効開口率: 90% - 95%
-
テーパー高さ
- テーパー高さ: テーパー高さは、大端面の直径とほぼ等しくなります。
例えば、大端径が30mmのテーパーの場合、高さは約25~29mmになります。
*注: これは確定的な値ではなく、テーパリング プロセスによって変わる可能性があります。
- テーパー高さ: テーパー高さは、大端面の直径とほぼ等しくなります。
-
カスタマイズ可能な仕様
テーパーをカスタマイズする際に自由に変更できる独立した仕様です。
- 表面サイズ
- 形
- 大端ファイバー径
- 拡大率
以下は光ファイバーテーパーの従属仕様です。(他のプロパティと関連しており、独立して変更することはできません)
- 小端ファイバー径
- 解決
- NA (マテリアルから継承)
- 伝染 ; 感染
-
デザインのヒント
- 表面が大きいほど、小さい表面よりもコストがかかります。表面の直径が 50 mm 未満であれば、コストを節約できます。
- 透過率は材料特性から継承され、テーパーの高さにも関連します。
- これまでファイバー オプティック テーパーを使用したことがない場合は、そのパフォーマンスをよりよく理解するために、当社から在庫ユニットを購入することを検討してください。
Product Gallery
-
Fiber Optic Taper with 7x Magnification Ratio
-
Fiber Optic Taper with 3x Magnification Ratio
-
Rectangle Surface Fiber Optic Taper
-
Fiber Optic Taper with Concave Surface
-
Different Material for making Fiber Optic Taper
-
Different Material for making Fiber Optic Taper
-
Different Material for making Fiber Optic Taper
製品構成
以下は製品の一般的な構成です。以下の構成のほとんどはアプリケーションで検証済みです。
注記:
1) Rect:Rect は両方の表面が長方形であることを意味します。
2) ラウンド:ラウンドとは、両方の表面が丸い形であることを意味します。
3) デフォルトでは、6um ファイバー (光ファイバー テーパーの大きい方の端) を使用します。
4) デフォルトでは、光ファイバーテーパーの小さい方の端の開口数は 0.85 - 1.0 です。
5) 10個以上のご注文には割引が適用されます。
アプリケーション
以下は、光ファイバー テーパーの一般的な用途です。

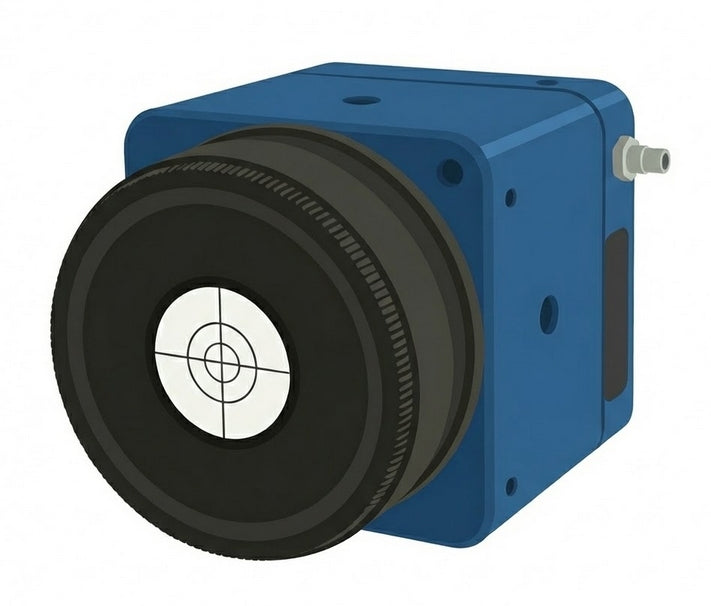

ビームプロファイラ
ファイバー オプティック テーパーをビーム プロファイラーに統合することで、感知面を簡単に 2 倍から 3 倍に拡張できます。
- コンパクトなデザイン(レンズと比較)
- コマ収差と球面収差なし
- 低コスト
- 簡単インストール
蛍光イメージング
蛍光顕微鏡システムで光ファイバー テーパーを使用すると、入力端でサンプルのより広い領域をキャプチャし、出力端で検出器のより狭い領域に投影することで、顕微鏡の視野を広げることができます。これにより、イメージング システムのスループットと効率が向上します。
- 収差と歪みを軽減
- コントラストを高める
詳細については、次の Web ソースを参照してください。
光ファイバーテーパーに関するよくある質問
ファイバー オプティック テーパーを使用する理由は何ですか?
光ファイバーテーパーは、焦点を合わせる必要がない、高解像度、軽量など、従来のレンズに比べていくつかの利点があります。ただし、開口数の低下、光の角度分布の増加、機械的ストレスや温度変化の影響を受けやすいなどの制限もあります。
