Multibeam 3D X-ray microscopy with polycapillary optics and EIGER2 R detector

ポリキャピラリー光学系とEIGER2 R検出器を備えたマルチビーム3D X線顕微鏡

引用

あなたが参照している記事は次のように引用されています:

Sowa, KM, & Korecki, P. (nd).ポリキャピラリー光学系と EIGER2 R 検出器を備えたマルチビーム 3D X 線顕微鏡。ヤギェウォ大学物理学研究所。

キーワード

  • マルチビームX線顕微鏡
  • ポリキャピラリー光学系
  • EIGER2 R検出器
  • 3Dイメージング
  • 高解像度
  • 露出時間の短縮
  • プレノプティックX線顕微鏡
  • X線マイクロトモグラフィー

簡単な

マルチビーム X 線顕微鏡法は、ポリキャピラリー光学系と光子計数ハイブリッドピクセル検出器を使用して複数の X 線ビームを生成および検出し、露光時間を短縮して高解像度の画像を作成する新しい 3D 画像化技術です。

まとめ

KM Sowa と P. Korecki による記事「ポリキャピラリー光学系と EIGER2 R 検出器を備えたマルチビーム 3D X 線顕微鏡法」では、高解像度画像を実現する新しい 3D 画像設定について詳しく説明しています。この設定では、ポリキャピラリー光学系と光子計数ハイブリッド ピクセル検出器を使用して、最大 1000 本の X 線ビームを生成および検出します。このマルチビーム設定には、従来の方法に比べて、信号対雑音比の向上、1 回の露出で深度分解画像を取得できること、サンプルの移動や角度範囲の制限なしに高解像度のマイクロ断層スキャンを実行できることなど、いくつかの利点があります。

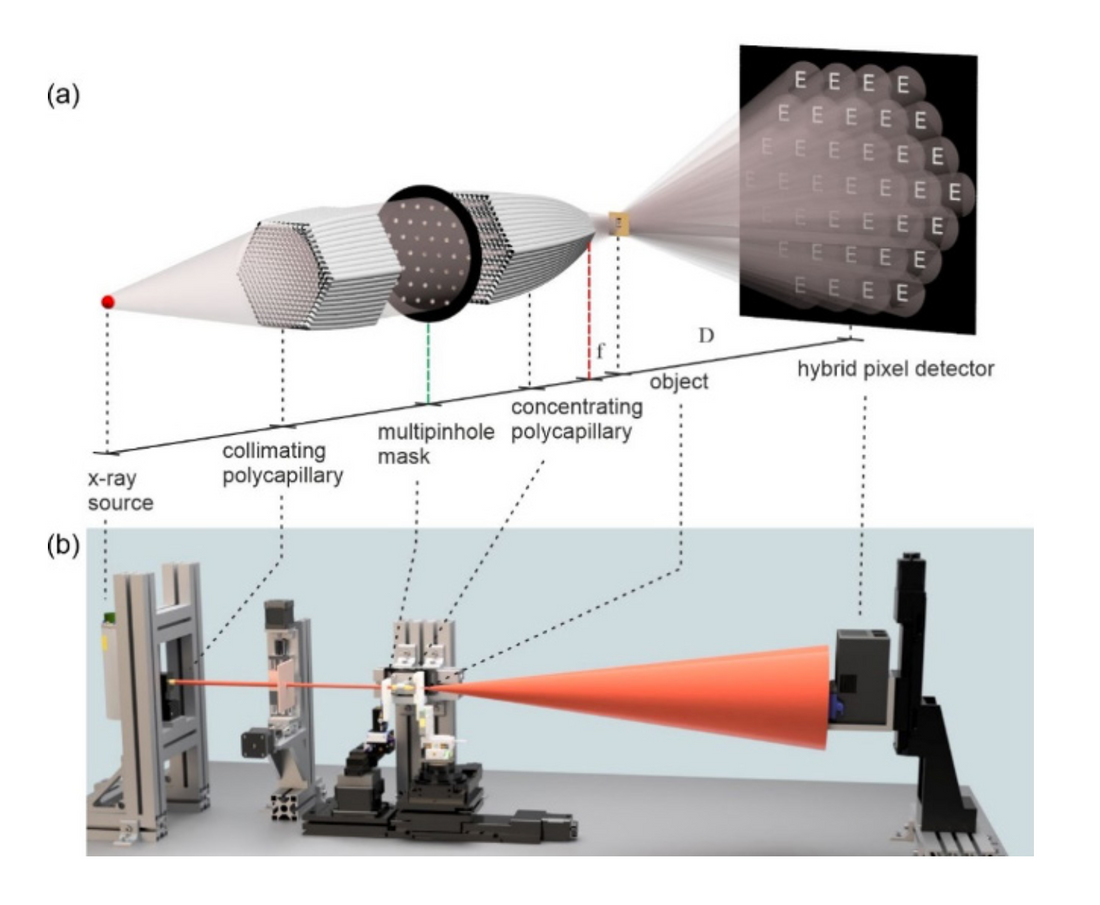

この装置は、X 線管、マルチピンホールマスクを備えたポリキャピラリー光学系、および光子計数ハイブリッドピクセル検出器で構成されています。X 線は管によって生成され、ポリキャピラリー光学系によって整形され、サンプルを通過した後、検出器によって検出されます。

この記事では、この技術の 3 つの主要な用途、信号対雑音低減、プレノプティック X 線顕微鏡法、X 線マイクロトモグラフィーについて取り上げています。複数のビームと HPC ピクセル検出器の特性によって可能になる画像の多重化により、信号対雑音比が大幅に向上します。この技術により、画像品質を犠牲にすることなく、取得時間を短縮できます。マルチビーム セットアップにより、プレノプティック X 線イメージングも可能になり、トモシンセシスと同様に、1 回の露出で深度分解イメージングが可能になります。最後に、この記事では、この技術が高解像度 X 線マイクロトモグラフィーにどのように使用されるかについて説明しています。X 線ビームの狭い円錐により高解像度のイメージングが可能になり、複数のビームを使用することで取得時間を短縮できます。

この記事は、特に将来的にもっと強力な X 線管と大面積のハイブリッド ピクセル検出器が使用されるようになると、高解像度の 3D X 線画像を実現するマルチビーム X 線顕微鏡の可能性について言及して締めくくっています。

出典: https://media.dectris.com/multibeam-3dxray-microscopy-eiger2r.pdf
