フォトニック結晶導波路への効率的な入力および出力ファイバー結合

引用

Barclay, PE, Srinivasan, K., Borselli, M., & Painter, O. (2021). フォトニック結晶導波路への効率的な入力および出力ファイバー結合。 カリフォルニア工科大学応用物理学科、カリフォルニア州パサデナ 91125 。

キーワード

• フォトニック結晶導波路
• ファイバーテーパー
• エバネッセント結合
• カップリング効率
• 高反射ミラー
• 逆方向結合

簡単な

ファイバーテーパーに結合されたフォトニック結晶導波路の端から光を反射する研究では、この結合方式がほぼ完全に効率的であることが示されています。

まとめ

この記事は、エバネッセント結合技術を使用して、シリカ光ファイバーテーパーとシリコンフォトニック結晶導波路 (PCWG) 間の光の結合効率を調査しています。著者らは、PCWG の端にある高反射率ミラーを使用して、光をファイバーに戻します。著者らは、ファイバーに戻される光の量を測定することで、結合効率の下限を 94% と決定しました。

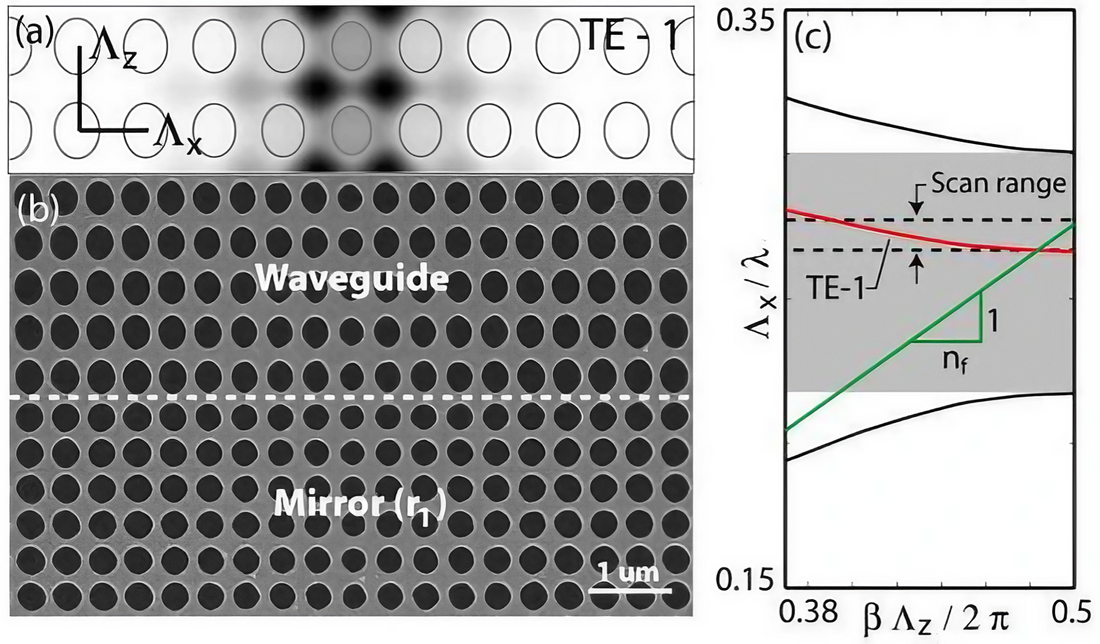

著者らは、ファイバー テーパーと導波管間の効率的な電力伝送を可能にするために、「穴半径の勾配」を備えた PCWG を設計しました。測定の精度を向上させるために、著者らは導波管の終端を高または低の広帯域反射率を持つように設計しました。
慎重な測定とモデリングにより、著者らは高反射率 PCWG エンドミラーが完全ではなく、最大反射パワーが制限されていることを発見しました。しかし、結果は依然として約 97% の高い結合効率を示しており、この結合方式はフォトニック結晶デバイスと光ファイバーの統合に有望であることを示しています。

出典: https://www.semanticscholar.org/reader/d1db56eb80feef65d323c206b56b959c1bdcc218
