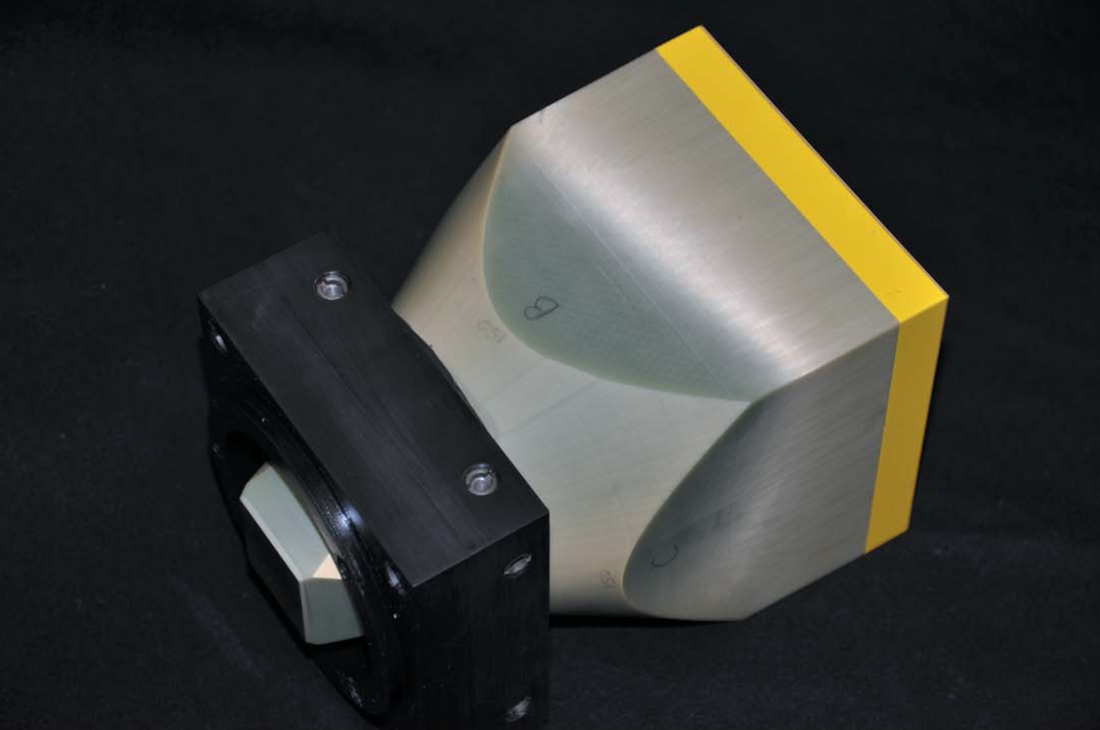

Taking a look at the calibration of a CCD detector with a fiber-optic taper

光ファイバーテーパー付きCCD検出器の較正について見てみる

引用

Alkire, RW, Rotella, FJ, Duke, NEC, Otwinowski, Z., & Borek, D. (2016). 光ファイバーテーパーを使用した CCD 検出器のキャリブレーションの検討。 シンクロトロン放射ジャーナル、 23 （2）、438-446。

キーワード

  • CCD検出器
  • 光ファイバーテーパー
  • フラットフィールド校正
  • データのスケーリング
  • 異常な兆候

簡単な

Area Detector Systems Corporation Quantum 210r 検出器に対して一連のテストを実施し、そのパフォーマンスとキャリブレーション特性を調べました。その結果、部分的なフラット フィールド テストではテスト対象のモジュール全体で一貫した均一な応答が示されたものの、検出器内のポイント スプレッド関数の変動がパフォーマンスに影響していることが明らかになりました。

まとめ

RW Alkire、FJ Rotella、NEC Duke、Zbyszek Otwinowski、Dominika Borek が執筆した 2016 年の Journal of Synchrotron Radiation の記事では、光ファイバー テーパーを備えた CCD 検出器のキャリブレーションとパフォーマンスについて調査しています。著者らは、検出器がフラット フィールド テストでメーカーのキャリブレーションと一致する均一な応答を示した一方で、シリコン単結晶の回折ピークを使用した実験では、測定値がモジュールの中心から角に移動するにつれて、強度が大幅に低下することを発見しました。

主な調査結果:

  • 強度の低下:測定が検出器モジュールの中心から角にシフトすると、最大 30% の大幅な強度の低下が観測されました。
  • 点広がり関数の変動:この強度損失は、主に光ファイバーのテーパの曲がりによって発生する、検出器全体の点広がり関数の変動に起因します。
  • フラット フィールド キャリブレーションの制限:標準的なフラット フィールド キャリブレーション方法では、これらのポイント スプレッド関数の変動に対処するには不十分です。
  • ソフトウェア補正: Scalepack などのデータ処理ソフトウェアは、対称的に同等の反射を比較し、観測された変動をモデル化することで、この強度損失を補正できます。

この記事では、光ファイバーテーパーを備えた CCD 検出器の従来のキャリブレーション方法の限界に焦点を当て、正確な強度測定を実現する上でソフトウェア補正が果たす重要な役割を強調しています。

出典: https://europepmc.org/backend/ptpmcrender.fcgi?accid=PMC4815871&blobtype=pdf
