一维光纤阵列 (1dFA)

通道数：8
间距：127 µm
光纤类型：9/125 单模光纤
基板：硅 V 型槽
盖板：玻璃
光纤长度：1 m
连接器：FC/APC
光纤尺寸：2.5 × 2.0 × 0.8 mm
光纤暴露深度：10 µm
间距公差：±0.5 µm

单模 (SM) 光纤：

• SM405 @ 400-550nm (NA0.12)
• SM450 @ 450-600nm (NA0.12)
• SM630 @ 600-770nm (NA0.12)
• SM780 @ 780-970nm (NA0.12)
• 其他

多模 (MM) 光纤：

• 低羟基二氧化硅 @ 400-2200nm (NA0.22)
• 高羟基二氧化硅 @ 200-1200nm (NA0.22)
• 玻璃纤芯 @ 400-1700nm (NA0.64)

保偏 (PM) 光纤：

• PM460 @ 460-550nm
• PM630 @ 630-780nm
• PM780 @ 780-970nm
• PM980 @ 980-1600nm
• 其他

光纤通道是指能够独立传输光信号的单根光纤路径。

最大光纤数量：512根（直径60μm玻璃芯光纤）

光纤间距是指阵列中相邻光纤中心之间的精确距离。

光纤阵列基板：

• 熔融石英
• 硼硅酸盐玻璃
• 金属
• 陶瓷

光纤阵列尺寸：

• 高度：光纤阵列的总厚度
• 宽度：沿光纤方向的宽度
• 长度：沿光纤方向的长度

连接器侧可采用以下任一格式：

标准连接器

• FC
• SMA
• MPO

裸光纤

定制连接器/套圈

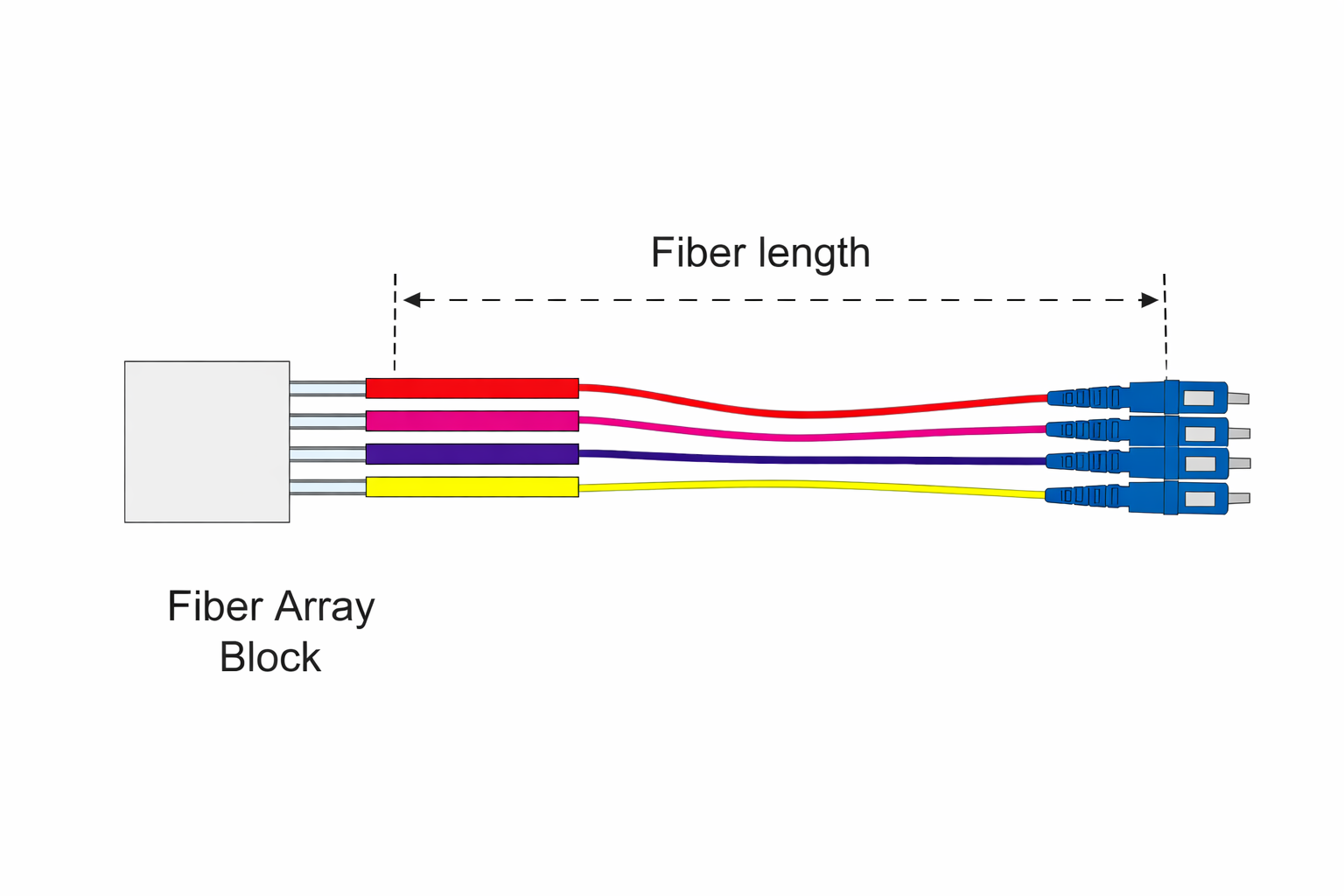

光纤长度是指从光纤阵列模块延伸到终端或开口端的光纤长度。

垂直精度：±0.5 微米
核心位置：±0.5 微米
角度误差：<0.1°
