标准光纤板(sFOP)

标准光纤板(sFOP)

$75.00 USD
$75.00 USD
促销 售罄
Size (mm) \ Thickness (mm) \ Fiber Dia (um) \ NA \ Shape
光纤板 (FOP) 可用作中继组件，将图像从一侧传输到另一侧。
FOP 的表面可以制成不同的形状，如凹面、凸面、台阶、平面，这样更容易耦合到不同的设备和系统。（例如同心相机）。
FOP 还可以充当光隔离器，分离输入和输出空间。并吸收光纤之间的光串扰。
查看完整详细信息

主要参数

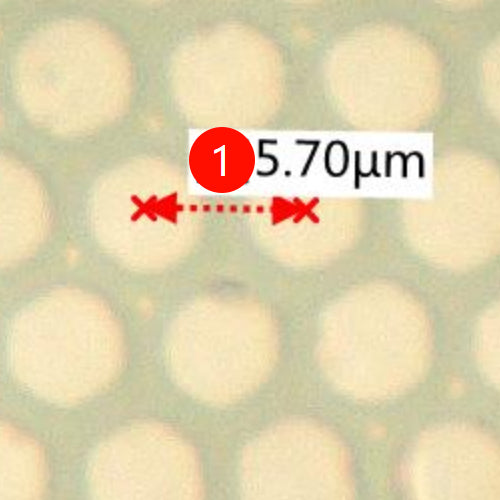

  • 单纤直径

    光纤尺寸越小，分辨率越高。（2.5um = 218lp/mm，6um = 114um）

    • 2.5um
    • 3um
    • 4um
    • 6um

  • 最大尺寸（对角线）

    对角线超过130mm，生产成本将大幅增加。如需更大尺寸，请联系我们

    • 最大尺寸：Φ200mm

  • 厚度

    随着光纤面板（FOP）尺寸的增大，为了维持结构，所需的最小厚度也会增加。通常厚度约为1毫米至3毫米。

    • 最小厚度0.2毫米，
    • 典型厚度1-3毫米，
    • 高厚度5毫米以上。

  • EMA吸收丝

    EMA 吸收丝是插入在标准光纤之间的特殊光纤。它们用于吸收光纤之间的杂散光。但代价是降低整体传输率。

    • 吸收丝（EMA）（空隙插丝法） （左）
    • 不带吸收丝（EMA）（右）

  • 数值孔径

    数值孔径由用于生产光纤面板 （FOP）的材料决定。

    • 数值孔径 NA = 1.0（左图）
    • 数值孔径 NA = 0.8（右图）

  • 透射率

    标准光纤面板（sFOP） 由多组分玻璃制成，在可见光至近红外光范围内具有最高的透射率。测试了厚度为 3 毫米、配备 EMA 吸收丝和准直光的 标准光纤面板（sFOP） 。

    • 70% - 82% (400nm - 2500nm)
    详细测试结果

分辨率

  • 4µm 光纤面板（FOP）样品

    143 线对/毫米

  • 6µm 光纤面板（FOP）样品

    90.5 线对/毫米

应用示例

同心/单心相机

  • 光纤面板（FOP） 用于将球面焦面与平面图像传感器耦合。
  • 光纤面板（FOP）充当曲面焦面和平面图像传感器之间的接口。
  • 它具有与焦面曲率匹配的球面输入表面和与图像传感器匹配的平面输出表面。
  • 光纤面板（FOP）由数百万根以六边形排列的光纤组成。

  • 凹面光纤板
