디지털 X선 센서

소환

키워드

• 엑스레이 이미징
• 디지털 센서
• CMOS 센서
• 치과 엑스레이
• 컴퓨터 단층촬영(CT)
• 광자극 형광체(PSP) 플레이트
• 불꽃
• 이미지 강화 화면

짧은

이 기사에서는 CMOS 센서의 작동 방식과 치과용 X선에서의 사용 방법을 포함하여 역사적 기원부터 최신 디지털 센서에 이르기까지 X선 이미징 기술에 대한 개요를 제공합니다.

요약

Richard Wotiz의 2012년 1월 "Circuit Cellar" 기사 "디지털 X-Ray 센서"는 X-Ray 기술의 시작부터 최신 디지털 응용까지의 진화 과정을 추적합니다. 이 기사는 Wilhelm Roentgen의 1895년 X선 발견과 이후 사진 필름 및 강화 스크린을 사용하여 이미지를 캡처한 사례를 되돌아보는 것으로 시작됩니다. Wotiz는 1970년대 X선관과 전자 탐지기를 사용하여 3D 이미지를 생성하는 컴퓨터 단층촬영(CT)의 출현에 대해 설명합니다 .

그런 다음 기사에서는 디지털 X선 센서, 특히 치과에서 사용되는 센서에 초점을 맞췄습니다. Wotiz는 1980년대 디지털 구강 내 X선 센서의 개발을 강조하고 기존 필름을 대체하는 센서가 점점 더 많이 수용되고 있음을 지적합니다. 그는 이러한 센서의 작동 방식을 설명하고 CMOS 센서, 섬광층, 광섬유 플레이트의 역할, 이미지 데이터 캡처 및 처리 프로세스를 설명합니다 .

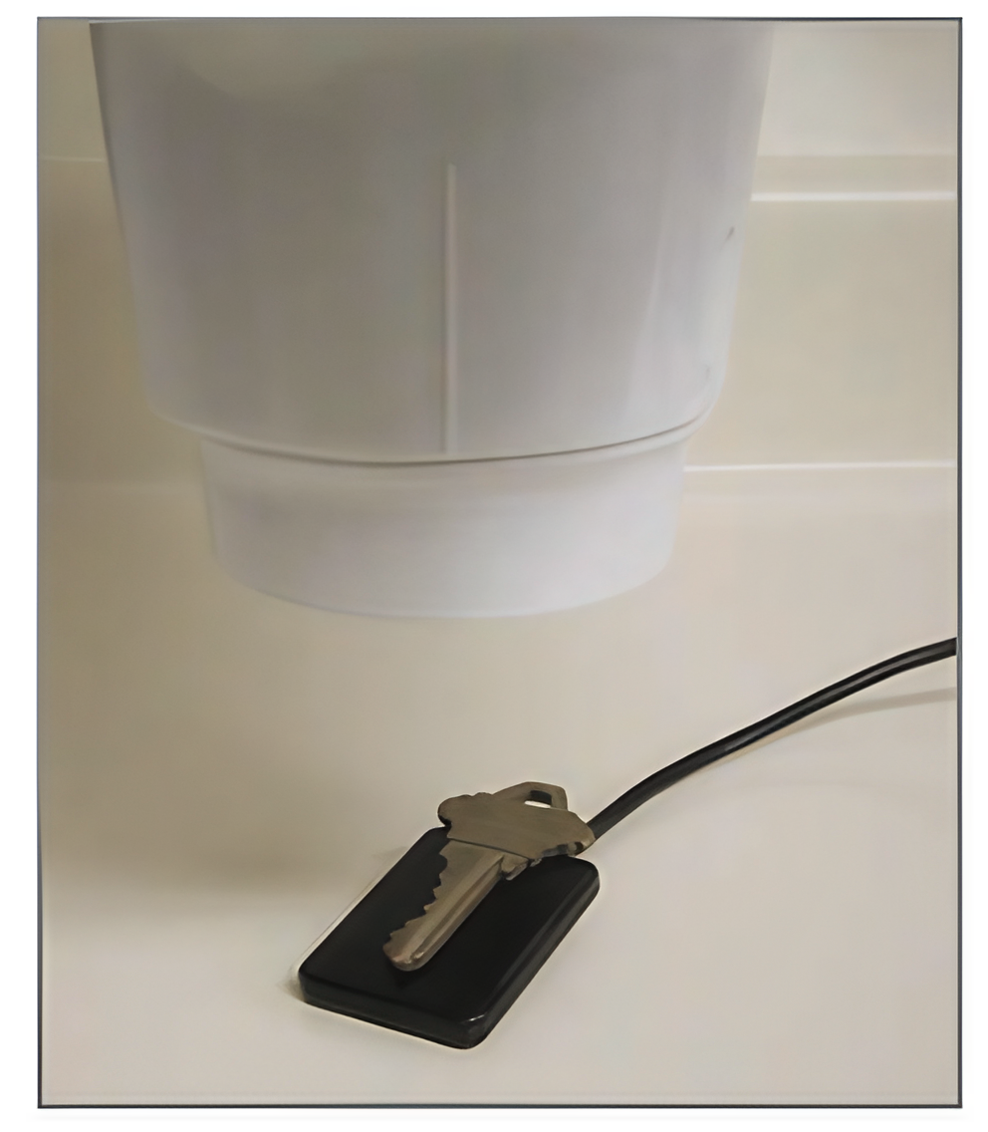

Wotiz는 또한 디지털 X선 센서를 검사하여 구성 요소와 구성을 자세히 설명합니다. 그는 센서의 알루미늄 실드, CMOS 이미저, 섬광층, 광섬유 플레이트 및 회로 기판에 대한 통찰력을 제공합니다. 이 기사는 황동 열쇠의 이미지를 캡처하여 센서의 기능을 시연하는 것으로 마무리됩니다. Wotiz는 관전류, 발전기 전압, 노출 시간, ALARA 원리 등 이미지 품질에 영향을 미치는 요소에 대해 논의합니다.

출처: https://circuitcellar.com/wp-content/uploads/2012/06/CC2012010601.pdf
