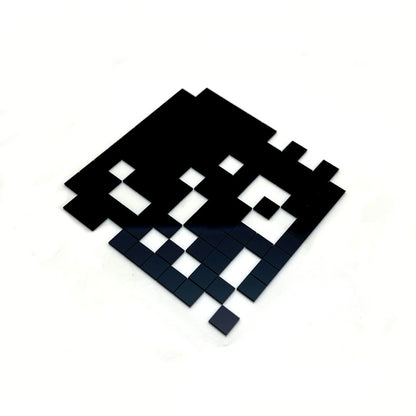

낮은 개구수 광섬유 플레이트(lnaFOP)

낮은 개구수 광섬유 플레이트(lnaFOP)

$185.00 USD
$185.00 USD
할인 품절

  • lnaFOP의 얇은 두께(0.2-0.5mm 두께)로 각도 필터 구현
  • 낮은 수치 조리개(0.1 – 0.4)
  • 6um부터의 섬유 직경

하부 수치 조리개 광섬유판(lnaFOP)은 각도 필터로 사용할 수 있으며, 수용 각도 밖의 빛을 차단할 수 있습니다. (소광율 최대 99.5%)


전체 세부 정보 보기

사양

  • 단일 섬유 직경

    섬유 크기가 작을수록 해상도가 높아집니다. (6um = 114um)

    • 6um
    • 10um

  • 최대 크기(대각선)

    대각선이 130mm를 초과하면 생산 비용이 급격히 증가합니다. 더 큰 사이즈가 필요하시면 저희에게 연락해주세요.

    • 최대. 크기: Φ100mm

  • 조리개

    조리개 수치는 FOP 제작에 사용되는 재료에 따라 결정됩니다.

    • NA = 0.1 - 0.4

두께에 따른 각도 전달

동일한 lnaFOP 재료를 사용하여 다른 두께로 절단한 각도 전달 테스트를 실시했습니다.

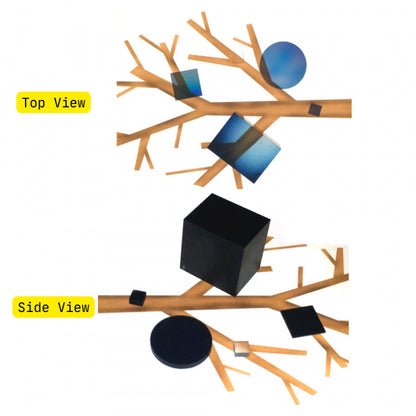

각도 필터로 작업

  • 수치 조리개 내부 보기

  • 수치 조리개 외부에서 보기

낮은 NA 광섬유 플레이트 시연
