Monocentric Imager의 중심 위치 정확도에 대한 광섬유 플레이트의 영향

소환

황 Y.; 시에, D.; 얀, C.; Wu, C. Monocentric Imager의 중심 위치 정확도에 대한 광섬유 플레이트의 영향. 신청 과학. 2021년 , 1993년 11월 11일 .

키워드:

• 광섬유 플레이트
• 중심 위치 정확도
• 단일 중심 이미저

짧은

이 기사에서는 중계 이미지 전송을 위해 FOP(광섬유 플레이트)를 활용하는 단일 중심 이미저의 중심 위치 정확도(CLA)를 향상시키는 방법을 제시합니다.

요약

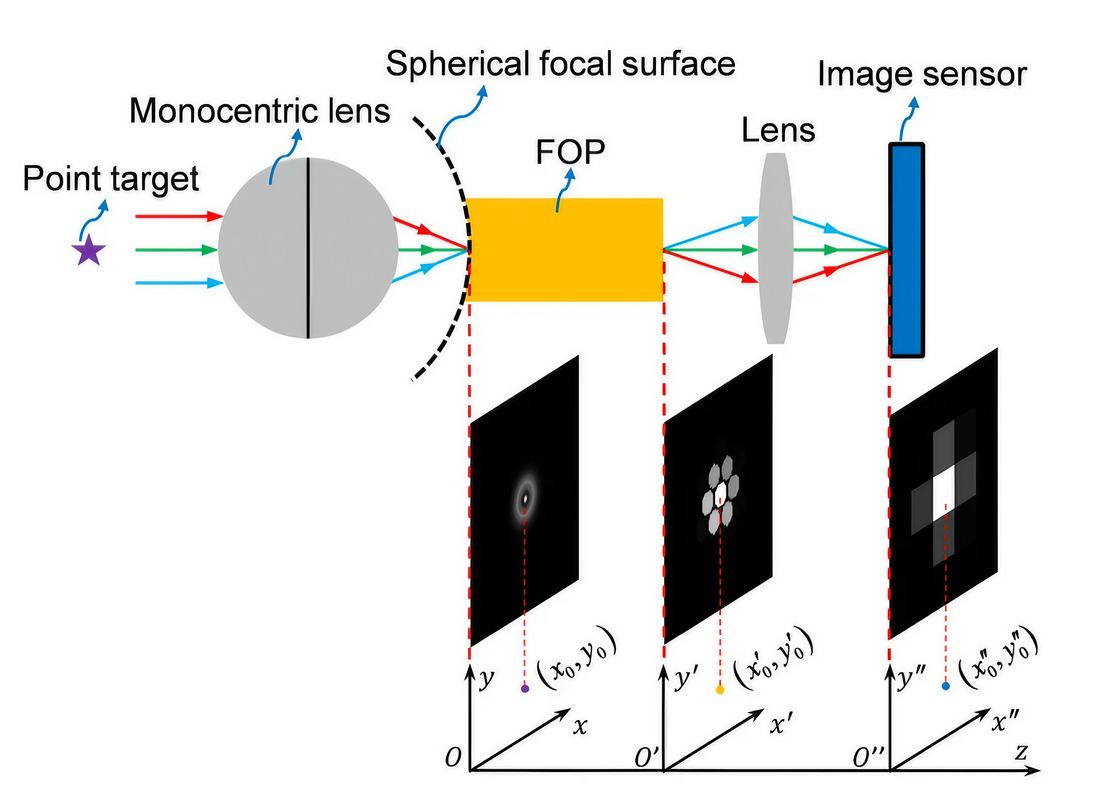

논문의 저자는 CLA(Centroid Locating Accuracy) 손실을 줄이기 위해 FOP(구면 초점 표면) 이미지 센서의 2단계 이미지 전송 결합 모델을 제안합니다. 이 모델은 광섬유 플레이트(FOP)가 모노센트릭 이미저의 중계 이미지 전송 요소로 사용될 때 발생하는 CLA 손실을 줄이는 것을 목표로 합니다. 단일 중심 이미저는 FOP를 사용하여 평면 이미지 센서를 구형 초점 표면에 결합합니다. FOP는 빛을 독립적으로 전송하는 수백만 개의 섬유로 구성됩니다. 즉, 각 섬유는 다른 섬유를 방해하지 않고 픽셀을 전송합니다. 저자는 이미지 품질을 최적화할 때 필드 곡률을 수정할 필요가 없고 기존 이미지 장치보다 가볍고 작기 때문에 단일 중심 이미저가 유익하다고 말합니다. 그러나 FOP를 사용하면 중심 오차가 증가하므로 FOP 추가로 인해 발생하는 CLA 손실을 줄이는 것이 중요합니다.

FOP 사용의 정확성을 테스트하기 위해 저자는 다양한 FOP 체계를 시뮬레이션하고 분석했습니다. 시뮬레이션을 통해 충전율이 작고 섬유 직경이 작은 FOP의 CLA가 더 높다는 사실을 발견했습니다. FOP의 채우기 비율은 FOP의 전체 면적에 대한 빛 통과 면적의 비율입니다. 또한 FOP를 회전한 다음 이동하거나 이동하는 경우의 영향을 테스트했습니다. 이러한 시뮬레이션을 통해 그들은 섬유 직경이 4μm이고 충전율이 0.7인 방식을 사용하면 FOP 추가로 인한 CLA 손실을 20%까지 줄일 수 있음을 발견했습니다.

출처: https://www.mdpi.com/2076-3417/11/5/1993
