MCP: 스태킹

MCP 스태킹은 2개 이상의 MCP를 직렬로 사용하여 MCP 검출기의 이득과 성능을 높이는 기술이다. MCP를 쌓으면 첫 번째 MCP의 출력 전자가 두 번째 MCP의 입력으로 사용되는 식으로 계속해서 전자 증식이 발생합니다.
그러나 MCP 스태킹에는 단일 MCP를 사용하는 것과 비교하여 다음과 같은 몇 가지 문제가 있습니다.

• MCP를 적층하면 스페이서, 커넥터 및 전원 공급 장치와 같은 더 많은 구성 요소가 필요하므로 감지기의 복잡성과 비용이 증가합니다.
• MCP를 적층하면 전자 궤적과 출력 이미지에 더 많은 변형과 왜곡이 발생하므로 검출기의 공간 분해능과 균일성이 감소합니다.
• MCP를 적층하면 암흑 계수, 이온 피드백, MCP와 양극의 전자 간섭이 증폭되므로 검출기의 잡음과 배경이 증가합니다.

일반적으로 MCP 스태킹에는 애플리케이션과 원하는 이득에 따라 2~3단계가 있습니다.

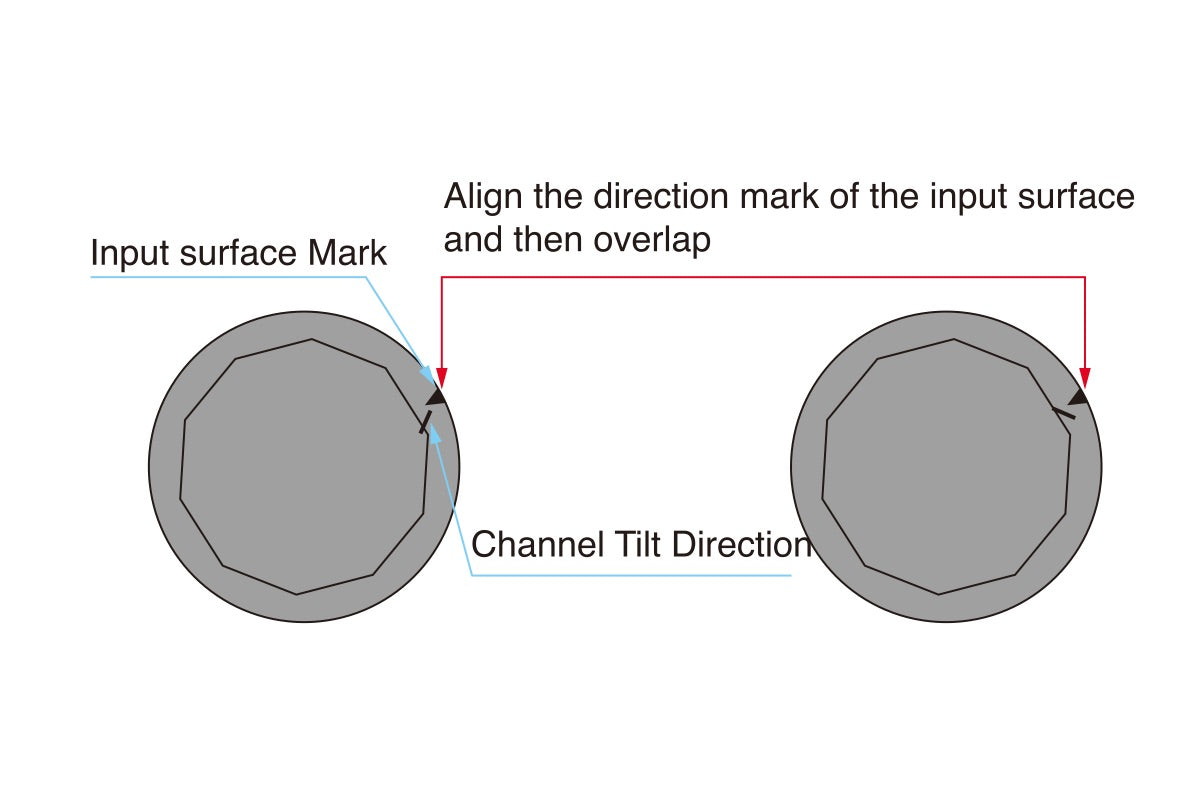

• 2단계 MCP(쉐브론): 이는 채널이 V자 모양으로 정렬된 두 개의 마이크로채널 플레이트의 어셈블리입니다. 두 개의 MCP를 함께 눌러 공간 해상도를 보존하거나 둘 사이에 작은 간격을 두어 전하를 여러 채널에 분산시켜 이득을 더욱 높일 수 있습니다. 2단계 MCP는 최대 1,000만 개의 이득을 가질 수 있습니다.
• 3단계 MCP(Z-Stack): 이는 채널이 Z 모양으로 정렬된 3개의 마이크로채널 플레이트의 어셈블리입니다. 3개의 MCP는 작은 간격으로 분리되어 전하를 분산시키고 이득을 증가시킵니다. 3단계 MCP는 1,000만 개 이상의 이득을 얻을 수 있습니다.
