SZPHOTON

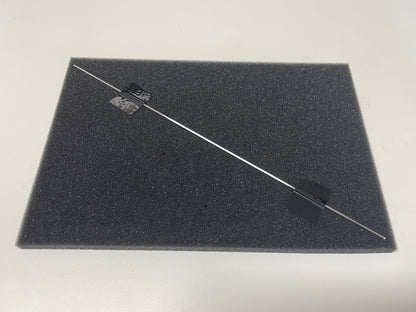

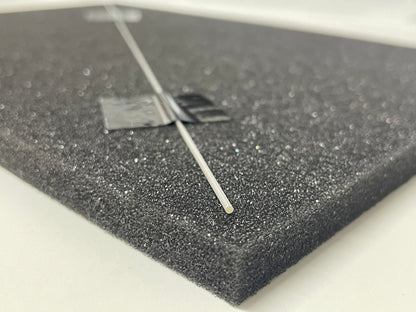

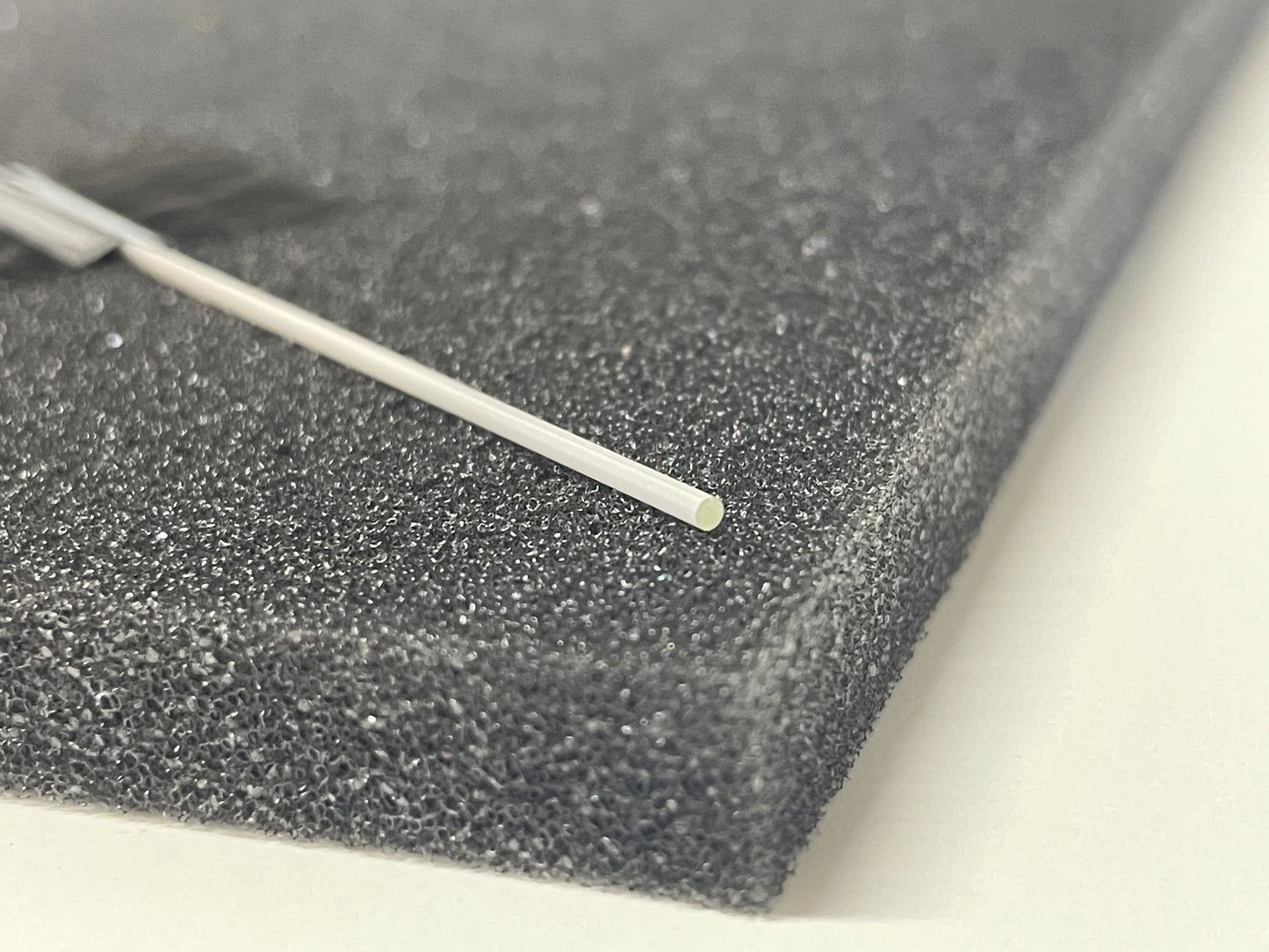

파이버 이미지 가이드(강성)

파이버 이미지 가이드(강성)

정가 $425.00 USD
정가 할인가 $425.00 USD
할인 품절
*강성 이미지 가이드는 유연성이 떨어집니다.
전체 세부 정보 보기
  • 픽셀 수

    이미지 가이드 내의 픽셀 수(섬유 개수이기도 함)

    • 일반적인 범위: 10,000 - 50,000px
    • 높은 범위: 100,000 - 150,000px
  • 섬유 직경

    각 단일 파이버 요소의 직경, 더 작은 파이버 직경은 더 높은 해상도를 의미합니다. 그러나 더 작은 파이버 직경(<8um)은 NIR 파장 범위에서 광학 혼선을 초래할 수 있습니다.

    • 전형적인 범위: 8um,10um,12um
    • 최소 범위: 4um,6um
    • 높은 범위: 25um,50um
  • 굽힘 각도

    여기서 주의할 점은 굽힘 각도입니다(최소 굽힘 반경이 아님).

    • 5~10도
  • 해결

    이상적인 이미징 시스템에서 섬유 크기와 해상도는 다음과 같습니다.

    • 25um ~ 20lp/mm
    • 12um ~ 42lp/mm
    • 6um ~ 102lp/mm
    • 4um - 189lp/mm
  • 종료

    • 200°C(접착 종료)
    • 350°C(융착 종단)
  • 재료 전달

    우리가 사용한 광섬유는 맞춤형 다중 모드 광섬유입니다. 최고의 작동 파장은

    • 400nm - 1100nm
    전송 곡선
카트
이형 상품 이형 상품 합계 수량 가격 이형 상품 합계
픽셀 수=100000 \ FiberDia=4um \ OuterDiameter=1.4mm \ 길이=300mm
픽셀 수=100000 \ FiberDia=4um \ OuterDiameter=1.4mm \ 길이=300mm
개당 $425.00
$0.00
개당 $425.00 $0.00
픽셀 수=100000 \ FiberDia=6um \ OuterDiameter=2.2mm \ 길이=300mm
픽셀 수=100000 \ FiberDia=6um \ OuterDiameter=2.2mm \ 길이=300mm
개당 $425.00
$0.00
개당 $425.00 $0.00
픽셀 수=100000 \ FiberDia=8um \ OuterDiameter=2.8mm \ 길이=300mm
픽셀 수=100000 \ FiberDia=8um \ OuterDiameter=2.8mm \ 길이=300mm
개당 $412.00
$0.00
개당 $412.00 $0.00
픽셀 수=100000 \ FiberDia=8um \ OuterDiameter=3.5mm \ 길이=300mm
픽셀 수=100000 \ FiberDia=8um \ OuterDiameter=3.5mm \ 길이=300mm
개당 $395.00
$0.00
개당 $395.00 $0.00
픽셀 수=50000 \ FiberDia=12um \ OuterDiameter=3.2mm \ 길이=300mm
픽셀 수=50000 \ FiberDia=12um \ OuterDiameter=3.2mm \ 길이=300mm
개당 $255.00
$0.00
개당 $255.00 $0.00
픽셀 수=50000 \ FiberDia=24um \ OuterDiameter=6.4mm \ 길이=300mm
픽셀 수=50000 \ FiberDia=24um \ OuterDiameter=6.4mm \ 길이=300mm
개당 $255.00
$0.00
개당 $255.00 $0.00
